Предварительно спроектированное здание завода по производству тяжелой стали с системой тресов, соответствующей требованиям AISC

НашПредварительно спроектированное здание тяжелой стальной фабрикиЭто не просто коллекция стальных компонентов, этополностью интегрированная структурная системаПроектировано и спроектировано как единое целое.AISC 360Спецификация Американского института стального строительства для конструктивных стальных зданий, эта система зданий обеспечивает исключительную структурную целостность, гибкость проектирования и эффективность строительства.

Здание интегрируетсяпервичные конструктивные рамы(сооруженные конические колонны и стропила из высокопрочной стальной пластины),вторичная рамка(холоднооформленные цепочки и ограждения), иСоответствующая AISC система крышных решетокКаждый компонент разработан так, чтобы работать вместе как сплоченная система, устраняя конфликты в дизайне и корректировки на месте, которые поражают традиционное строительство из палок.Результатом является заводское здание, котороепрочнее, быстрее устанавливается и экономичнеечем традиционные.

Соответствие стандарту AISC 360

AISC 360является наиболее широко признанным стальным стандартом для строительства зданий в Северной Америке и на многих международных рынкахУказывая здание, соответствующее требованиям AISC, вы получаете:
• структурная целостность- проверенная методика проектирования для прочности, стабильности и пригодности к эксплуатации, включающаяLRFD(проектирование фактора нагрузки и сопротивления) иАСДМетоды (проектирование допустимого напряжения)
• Устойчивость к землетрясениямAISC 341 Сейсмические данные, доступные для регионов, подверженных землетрясениям
• Принятие кода- признанные строительными чиновниками и инспекторами во всем мире
• Обеспечение качества- четко определенные допустимые отклонения от производства и требования к проверке
• Гибкость дизайна∙ стандартизированные подробности подключения и критерии проектирования элементов

Для тяжелых производственных зданий, где нарушение конструкции может представлять значительные риски для безопасности и эксплуатации, соответствие AISC обеспечивает:Инженерное довериенужды вашего проекта.

Предварительно спроектированное преимущество, созданное для скорости и экономичности

Предварительный подход преобразует способы строительства промышленных зданий:
• Ускоренное строительство
Системы PEB могутсократить сроки строительства на 30-50%по сравнению с обычными методами. С параллельным проектированием, изготовлением и подготовкой площадки, ваше здание будет работать раньше, генерируя доход быстрее.
• Экономия средств
Предварительно спроектированные зданияСбережения в расходах 10~20%по сравнению с обычными конструкциями за счет оптимизированного использования материалов, сокращения полевых работ и минимальной переработки на месте.
• Высокое качество
Производство на заводе в контролируемых условиях обеспечиваетпостоянное качествоКомпоненты прибывают.предварительно разрезанные, предварительно пробуренные и готовые к сборке- исключение резки, сварки на месте и ошибок, которые приводят к дорогостоящей переработке.
• Снижение затрат на жизненный цикл
Требования к обслуживаниюПродолжительность жизни 30 летобычно запускается40~60% нижечем сопоставимые традиционные структуры.

Структурная система Проектирована для производительности на тяжелых работах

Наша система строительства заводов состоит из трех интегрированных структурных уровней:
• Основные структурные рамки
Встроенные конические I-секционные колонны и стропы, изготовленные путем сварки двух фланцев и сетки извысокопрочная стальная плита(ASTM A572 класс 50)Конническая конструкция помещает материал именно там, где напряжения наиболее высоки.исключительная прочность с минимальным объемом стали.
• Вторичная структурная структура
Застывшие Z- или C-секционные стены (крыши) и ограждения (стены), обычно изготовленные изG550 оцинкованная стальЭти элементы поддерживают оболочку здания и переносят нагрузки на основную раму.
• Соответствующая AISC система крышных решеток

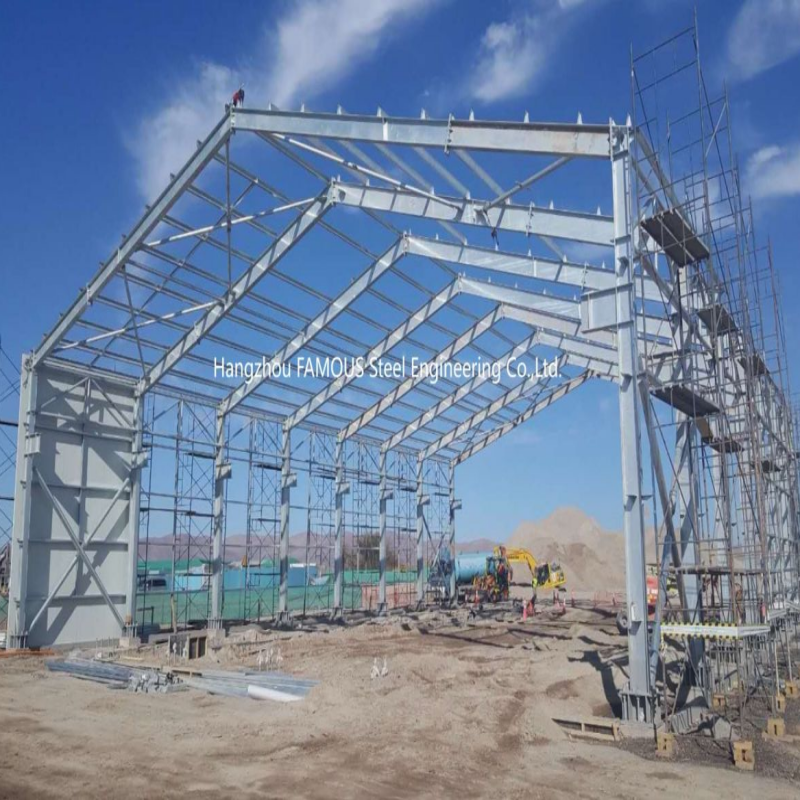

На крыше установленаКонфигурация треугольной сеткиЭто позволяет эффективно переносить нагрузки через осевые силы элементы переносят только напряжение или сжатие, исключая моменты изгиба и максимизируя эффективность материала.внутренние протяженности без колоннсоздавая открытое пространство, идеальное для производственных линий и тяжелого оборудования.

Целостность материала ∙ ASTM A572 класс 50

Почему это важно для вашей фабрики:
• Проведениеболее высокая прочность(50 ksi против 36 ksi для обычного A36) позволяетболее легкие секции и уменьшенный объем стали∙ прямое снижение затрат на материалы и требований к фундаменту
• Отличная свариваемостьПодходит для ниттевых, болтовых или сварных конструкций
• Доказанные результаты- широко применяется в промышленных зданиях Северной Америки и на международных рынках

Сертификаты испытаний полного завода (MTC)с отслеживанием номера тепла предоставляются с каждым заказом.

Специально спроектированные для ваших производственных требований

Каждый завод имеет свои требования, и мы проектируем каждое здание в соответствии с вашими требованиями:

Что мы настраиваем:
• Размеры здания ∆ протяженность, длина, высота крыши
• Склон и профиль крыши ∙ односкатный, симметричный или асимметричный
• Расстояние между колоннами и размеры отсеков

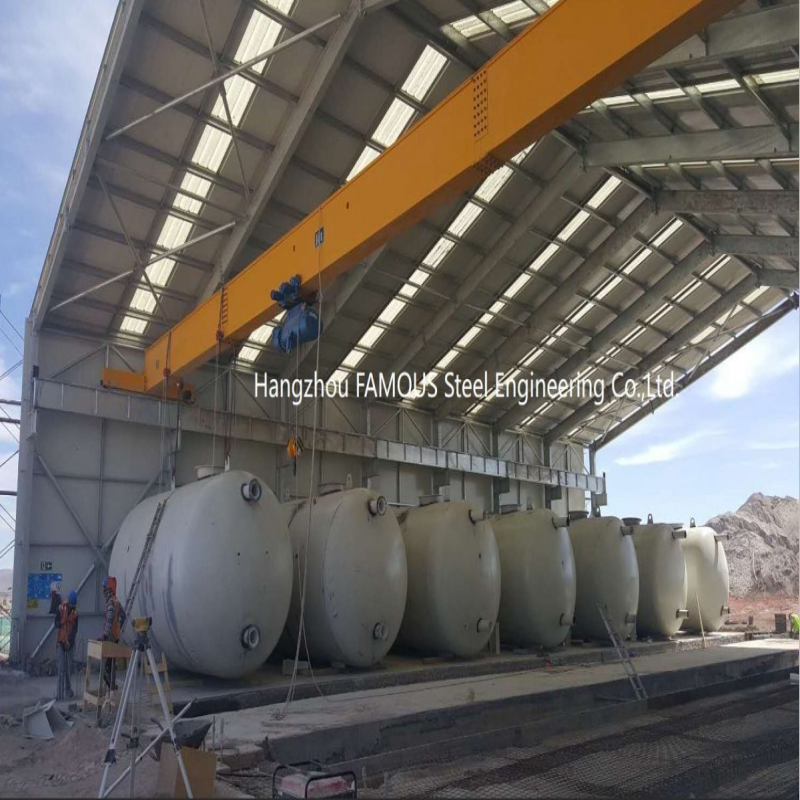

• Грузы кранов ̇ надводные мосты и портовые краны (550+ тонн)
• Мертвые, живые, снежные, ветровые и сейсмические нагрузки (AISC 341 доступен)
• Мезонины и внутренние перегородки
• Обработка поверхности ¥ прокатный или горячеоцинкованный (ASTM A123)

Инженерные результаты:
• 3D-модели (Tekla Structures / STAAD Pro)
• Подробные чертежи с размерами деталей
• Планы эрекции с последовательностью сборки
• Подробности соединения для застегивания поля
• Планы якорных болтов и данные о реакции фундамента

Высококачественное изготовление √ Качество до прибытия на место

Все изготовление происходит в нашемУстройство, сертифицированное по стандарту ISO 9001, обеспечивая постоянное качество независимо от погодных условий или условий на участке:
• CNC резка и бурение точное оборудование обеспечивает точные длины членов и точное положение отверстий болтов в соответствии с допустимыми значениями AISC  исключает переработку на месте.
• Сборка с помощью подставных устройствКомпоненты собираются на специально построенных конструкциях для поддержания последовательной геометрии во всех рамах.
• Сертифицированная сваркаВсе сварки выполняютсяСварщики с сертификатом AWS D1.1используя утвержденные спецификации процедуры сварки (WPS) для SMAW, GMAW или SAW процессов.
• Проверка и испытания- проверка размеров по чертежам цеха, визуальный осмотр всех свар,НДТ (UT/MT)на критических соединениях, по мере необходимости, и проверка толщины покрытия.
• Судебное собраниеДля сложных проектов для проверки пригодности перед отправкой.

Обеспечение качества

Мы поддерживаемкомплексная система качествасоответствует требованиям AISC:
• Полная прослеживаемость материалов∆ количество тепловых элементов, связанных с сертификатами испытаний на заводе для каждого компонента
• Сертифицированные сварщики и процедуры¢ AWS D1.1 сертифицированный с утвержденной документацией WPS/PQR
• Проверка в процессеПроверки на каждом этапе изготовления, от резки до упаковки
• проверка НДТ️ UT/MT в соответствии со спецификациями проекта
• Инспекция третьей стороныСГС, BV, TÜV, или ваш назначенный инспектор на любом этапе

Полная документацияПри каждой поставке: сертификаты испытаний на заводе, WPS/PQR, отчеты NDT, измерения и чертежи по мере изготовления.

Спецификации (настраиваемые)

Все спецификации полностью настраиваются на ваши чертежи проекта и местные строительные нормы.

ВHangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding)Наш завод площадью 50 000 кв. м, собственная инженерная команда, знающая Tekla Structures и STAAD Pro,и сертифицированной по ISO 9001 системе качестванадежное качество и своевременная доставкадля проектов любого масштаба.

Когда ваше здание завода должно быть прочным, в соответствии с кодексом, и операционным раньше ¢ мы предоставляем полное решение стального здания, которое доставляет вас туда быстрее,без ущерба для качества или целостности конструкцииДавайте обсудим ваши требования к проекту.
