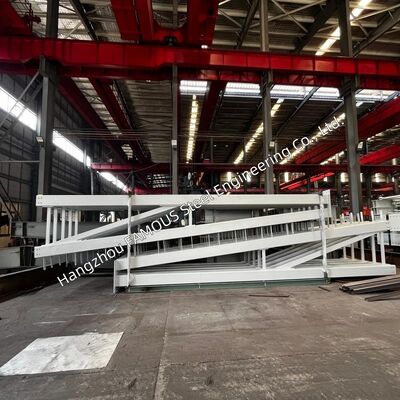

Сборная трубчатая стальная ферма и коробчатая секционная портальная рама для промышленного здания
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | FASEC |
| Сертификация | ISO 9001; EN 1090; CE |
| Номер модели | Стальная ферма |
| Количество мин заказа | 100 тонн |
| Цена | USD 1,000-1,500/MT |
| Упаковывая детали | Морские перевозки (контейнер/навалочное судно) |
| Время доставки | 10-30 дней |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т |
| Поставка способности | 2000 – 5000 тонн/месяц |
Подробная информация о продукте
| Приложение | Тяжелые промышленные здания, балка крыши портальной рамы | Стандарт дизайна | ANSI/AISC 360 (LRFD и ASD) |
|---|---|---|---|
| Тип секции | Сварная закрытая коробчатая секция | Стандарт сварки | AWS D1.1 |
| неразрушающий контроль | UT для стыковых сварных швов с полным проваром; МТ для угловых швов | Кастомизация | Настраиваемые в соответствии с требованиями заказчика |
Характер продукции
Сборная трубчатая стальная ферма и коробчатая портальная рама — это высокопроизводительная стальная конструктивная система, разработанная для промышленных зданий, требующих больших пролетов, высокой несущей способности и быстрого строительства. Эта система сочетает в себе два проверенных решения в области стальных конструкций: трубчатые стальные фермы для кровельной конструкции с выдающимся соотношением прочности к весу и характеристиками для больших пролетов; элементы рамы коробчатого сечения для вертикальных и горизонтальных опор с отличной устойчивостью к изгибу и стабильностью при высоких крановых нагрузках. Все компоненты полностью изготавливаются на заводе и соединяются на месте высокопрочными болтами. Это предпочтительное конструктивное решение для производственных цехов, складов, логистических парков, ангаров для самолетов и тяжелых промышленных предприятий.
Конструктивная система – Портальная рама с фермой и коробчатым сечением
Портальная рама – это широко используемая конструктивная система для промышленного строительства, состоящая из жестко соединенных балок и колонн, образующих интегрированную несущую раму. Наша система использует два оптимизированных конструктивных элемента:

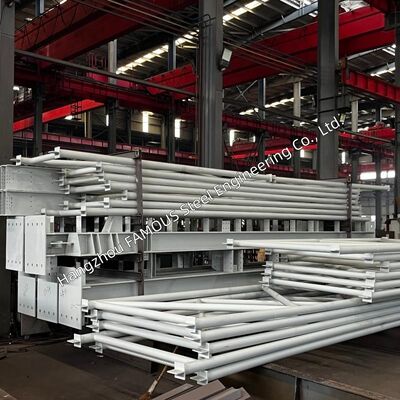

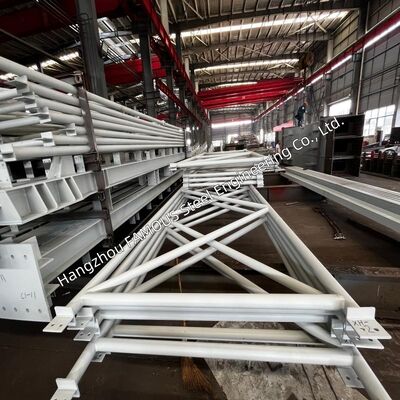

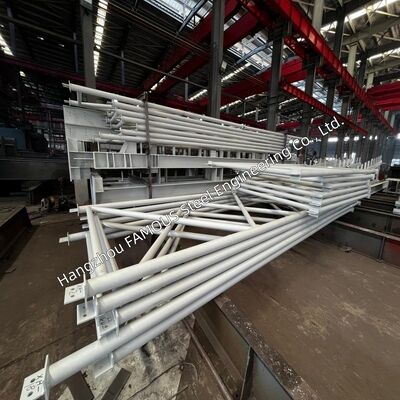

Трубчатые стальные фермы (кровельная конструкция)
Изготовлены из круглых или прямоугольных полых профилей, расположенных в виде триангулированной конструкции. Ферма рационально воспринимает растягивающие и сжимающие усилия, обеспечивая эффективное распределение нагрузки и снижая вес элементов. Она отлично подходит для проектов с большими пролетами и равномерной передачей нагрузки. Полые трубчатые профили обладают хорошей крутильной жесткостью, меньшей ветровой нагрузкой и аккуратным внешним видом по сравнению с открытыми стальными профилями.

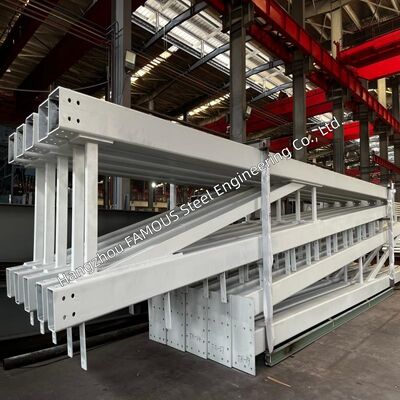

Балки и колонны коробчатого сечения (основные опоры)
Изготовлены путем сварки стальных листов для формирования замкнутого прямоугольного поперечного сечения. Коробчатые элементы сохраняют высокую жесткость в обоих направлениях, что позволяет выдерживать большие нагрузки от мостовых кранов, мезонинов и сейсмические воздействия. Замкнутое поперечное сечение обеспечивает лучшую защиту от коррозии и аккуратный внешний вид.
Изготовлены путем сварки стальных листов для формирования замкнутого прямоугольного поперечного сечения. Коробчатые элементы сохраняют высокую жесткость в обоих направлениях, что позволяет выдерживать большие нагрузки от мостовых кранов, мезонинов и сейсмические воздействия. Замкнутое поперечное сечение обеспечивает лучшую защиту от коррозии и аккуратный внешний вид.
Стандарты проектирования и соответствие инженерным требованиям
Все конструктивные системы разработаны в соответствии со следующими стандартами:
| Стандарт | Область применения |
|---|---|
| GB 51022-2015 | Китайский национальный стандарт для легких стальных каркасных зданий – охватывает проектирование, изготовление и монтаж |
| GB 50017-2017 | Стандарт проектирования стальных конструкций – общие требования к проектированию стальных конструкций |
| ANSI/AISC 360 | Спецификация Американского института стальных конструкций для зданий из конструкционной стали |
| CECS 102:2002 | Техническая спецификация для легких зданий с двускатными рамами |
Расчет нагрузок: Собственная нагрузка, полезная нагрузка, ветровая нагрузка, снеговая нагрузка, сейсмическая нагрузка, крановая нагрузка (макс. мостовой кран 20 т или подвесной кран 3 т).
Марки стали: Q235B, Q345B, Q355 в соответствии с GB/T 700 и GB/T 1591; ASTM A992 доступен для зарубежных проектов.
Программное обеспечение для проектирования: SAP2000, Tekla Structures, PKPM, 3D3S.
Марки стали: Q235B, Q345B, Q355 в соответствии с GB/T 700 и GB/T 1591; ASTM A992 доступен для зарубежных проектов.
Программное обеспечение для проектирования: SAP2000, Tekla Structures, PKPM, 3D3S.
Ключевые технические характеристики
| Параметр | Спецификация / Диапазон |
|---|---|
| Ширина здания | 20 м – 50 м+ (настраиваемая) |
| Длина здания | 20 м – 200 м+ (модульное расширение) |
| Высота карниза | 6 м – 30 м (настраиваемая) |
| Шаг колонн | 6 м – 12 м (стандартный); настраиваемый для конкретных планировок |
| Кровельная конструкция | Трубчатая стальная ферма – круглые или прямоугольные полые профили |
| Сечение колонны | Коробчатое сечение – сварной стальной лист, замкнутое прямоугольное поперечное сечение |
| Грузоподъемность крана | До 20 т мостовых кранов или 3 т подвесных кранов |
| Уклон кровли | 1:10 – 1:20 (типичный) |
| Стандарты проектирования | GB 51022-2015, GB 50017-2017, AISC 360, CECS 102 |
| Марки стали | Q235B, Q345B, Q355 (китайские стандарты); ASTM A992 (международный) |
| Защита поверхности | Эпоксидная краска / Горячее цинкование / Атмосферостойкая сталь |
| Метод соединения | Высокопрочные болтовые соединения – сварка на месте не требуется |
Преимущества заводского изготовления и модульного строительства
Все элементы портальной рамы полностью изготавливаются на заводе и доставляются в виде собранных модулей:
- Заводское прецизионное производство
Элементы ферм, элементы коробчатой рамы, прогоны и связи обрабатываются с помощью ЧПУ-резки, автоматической сварки и прецизионного сверления в стабильных условиях цеха. Гарантируется точность размеров и стабильное качество, исключаются ошибки при обработке на месте. - Быстрый монтаж на месте
Модули собираются с помощью высокопрочных болтов после транспортировки. Болтовое соединение снижает зависимость от погодных условий и ускоряет ход строительства. - Сокращение сроков строительства
Заводское изготовление сокращает время монтажа на месте до 50% по сравнению с традиционными методами строительства. - Комплексный контроль затрат
Снижение затрат на рабочую силу, сокращение цикла строительства и уменьшение расходов на управление объектом помогают сэкономить около 20% общих инвестиций в проект. - Строгий контроль качества
Критические сварные соединения балок и колонн проверяются ультразвуковым методом (УЗК) для обеспечения безопасности конструкции. - Удобное расширение
Модульная конструкция поддерживает простое последующее расширение. Новые секции могут быть добавлены с минимальным влиянием на существующее производство.
Сценарии применения
Эта система портальных рам подходит для различных промышленных и коммерческих проектов:
- Производственные предприятия: Цех сборки тяжелого оборудования, автомобильный завод, цех с мостовым краном
- Склады и логистические центры: Высокостеллажное хранение, распределительный центр, холодильный склад с гибкой внутренней планировкой
- Ангары для самолетов: Большое пространство с большим пролетом для обслуживания и хранения самолетов
- Ремонтные мастерские: Открытое пространство, оборудованное мостовым краном
- Сельскохозяйственные здания: Хранение сельскохозяйственной техники, завод по переработке сельскохозяйственной продукции
- Коммерческие объекты: Крупные розничные магазины, выставочные залы, спортивные сооружения, требующие большого открытого пространства
Гарантия качества и сертификация
Строгий контроль качества осуществляется на протяжении всего производственного процесса:
- Прослеживаемость материалов: Предоставляются полные отчеты об испытаниях на заводе (MTR) для всех материалов конструкционной стали.
- Стандарт сварки: Сварка выполняется сертифицированными сварщиками в соответствии с GB 50661 и AWS D1.1.
- Неразрушающий контроль (NDT): Ультразвуковой контроль (УЗК) для сварных швов полного проплавления; магнитопорошковый контроль (МПК) для угловых швов по мере необходимости.
- Контроль размеров: Лазерная калибровка для контроля допусков сборки и прогиба.
- Подготовка поверхности: Стальная основа очищается пескоструйной обработкой до SA 2.5 перед нанесением покрытия.
- Варианты покрытия: Многослойная эпоксидная краска или горячее цинкование (ASTM A123 / GB/T 13912).
- Инспекция третьей стороной: Принимается независимая инспекция SGS, BV, TÜV или назначенными заказчиком инспекторами.
- Сертификаты: ISO 9001, EN1090, CE; сертификаты для конкретных проектов предоставляются по запросу.
Заключение – Инженерное решение для промышленных зданий, разработанное для высокой производительности
Сборная трубчатая стальная ферма и коробчатая портальная рама предлагает эффективные и долговечные конструктивные решения для современных промышленных зданий. Сочетание легкой трубчатой фермы для больших пролетов и тяжелой коробчатой основной рамы позволяет достигать пролетов до 50 м+, максимизируя полезное пространство для производственных, складских и логистических проектов.
Все конструкции соответствуют стандартам GB 51022-2015, GB 50017-2017 и ANSI/AISC 360. Полное заводское изготовление обеспечивает надежное качество, контролируемый бюджет и быструю доставку.
Пожалуйста, отправьте нам параметры вашего проекта, включая размеры, грузоподъемность крана и функциональные требования. Наша инженерная команда может предоставить индивидуальный проект, рабочие чертежи, коммерческое предложение и график в течение 48 часов. Построено умнее, установлено быстрее, спроектировано надолго.
