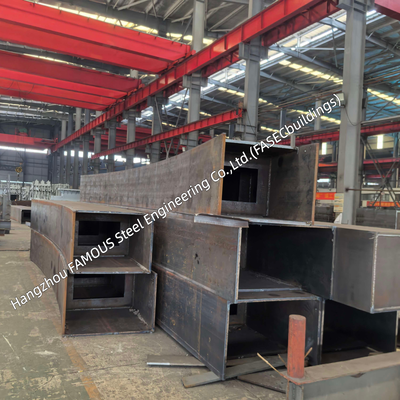

Сборный стальной коробчатый балочный мост | Сертифицировано по AASHTO, AWS D1.5, EN 1090-2 EXC4
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | FASEC |
| Сертификация | ISO 9001; EN 1090-1 FPC; CE; AWS CWI; AISC IBR/ABR |
| Номер модели | Мост из стальной балки |
| Количество мин заказа | 100 тонн |
| Цена | USD 1,000-1,500/MT |
| Упаковывая детали | Морские перевозки (контейнер/навалочное судно) |
| Время доставки | 30-60 дней |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т |
| Поставка способности | 5 000–15 000 тонн в год |
| Стандарт дизайна | ААШТО LRFD20 | Стандарт сварки | АРМ Д1.5М |
|---|---|---|---|
| Тип колоды | Ортотропная стальная палуба/Бетонная композитная палуба | Защита от коррозии | Горячее цинкование (ASTM A123), эпоксидное покрытие, атмосферостойкая сталь. |
| Полевое подключение | Высокопрочные болты ASTM A325/A490 / полевая сварка AWS D1.5M | НК инспекция | 100% UT для сварных швов FCM; MT/PT по мере необходимости |
| Кастомизация | Настраивается в соответствии с требованиями проекта (пролет, ширина, нагрузка, условия площадки) | Приложения | Реконструкция автодорог, железнодорожных переездов, коммунальное строительство, кривые мосты, промыш |
| НК инспекция |
|---|
Сборный стальной коробчатый балочный мост представляет собой заводской сборный модульный стальной надстройку, разработанный для быстрой монтажа на месте и длительной стабильной эксплуатации. Закрытая коробчатая секция обеспечивает отличную торсионную жесткость и равномерное распределение нагрузки, идеально подходя для криволинейных мостов, косых пересечений и строительных площадок с ограниченным рабочим пространством.
Разработан в соответствии с AASHTO LRFD, изготовлен в соответствии с AWS D1.5 сварочными спецификациями и сертифицирован по высшему EN 1090-2 EXC4 классу исполнения, эта мостовая система соответствует самым строгим международным стандартам структурной безопасности, долговечности и контроля качества.
Особенности проектирования и инжиниринга
Каждый мост изготавливается на заказ с учетом фактических условий площадки с профессиональным оптимизированным дизайном:
- •Сертифицирован по AASHTO LRFD 9-е издание Принимает систему проектирования по коэффициентам нагрузки и сопротивления, охватывает нагрузки HL-93, предельные состояния усталости, разрушения и экстремальные нагрузки; криволинейные балки точно рассчитывают крутящий момент от коробления и силу диафрагмы.
- •Регулируемый размер сечения Доступна фиксированная или переменная глубина балки; соотношение пролета к глубине составляет от 1:18 до 1:25; ширина нижнего пояса оптимизирована для стабильного подъема и монтажа.
- •Два варианта настила Верхний пояс свободно поддерживает композитный бетонный настил или ортотропный стальной настил, гибко соответствуя различным требованиям проекта.
- •Превосходная сейсмическая и ветровая устойчивость Закрытая коробчатая конструкция обладает естественным демпфированием вибраций, стабильными механическими характеристиками при землетрясениях и ветровых нагрузках.
- •Гибкое полевое соединение Полевые стыки используют болтовые или сварные соединения, удобные для сборки многопролетных неразрезных мостов и удобной транспортировки на большие расстояния.
Соответствие стандартам и нормам
| Код / Стандарт | Область применения |
|---|---|
| AASHTO LRFD | Общее проектирование моста: нагрузка, эксплуатационная пригодность, расчет на усталость |
| AWS D1.5 | Разработка сварочного процесса, сертификация сварщиков и контроль сварных швов |
| EN 1090-2 EXC4 | Маркировка CE, контроль допусков изготовления, управление качеством стальных конструкций |
| ASTM A709 | Стальные конструкционные листы: класс 36, 50, 50W, HPS 70W |
| ISO 9001:2015 | Управление качеством всего процесса производства и поставки |
Соответствие вышеуказанным нормам обеспечивает беспрепятственное утверждение проекта в Северной Америке, Европе и других регионах мира.
Качество и выбор материалов
Все стальные материалы закупаются у сертифицированных сталелитейных заводов, с полными официальными заводскими сертификатами испытаний (MTR) для проверки химического состава и механических свойств:
- •Основная конструкционная сталь: Атмосферостойкая сталь ASTM A709 Grade 50W / высокопроизводительная сталь HPS 70W (снижение толщины и веса); эквивалентные европейские S355J2W, S460M доступны по запросу
- •Сварочные материалы: Сварочные стержни с низким содержанием водорода и порошковые проволоки, соответствующие прочности и ударной вязкости основного металла
- •Высокопрочные крепежные элементы: Высокопрочные болты ASTM A325 / A490 фрикционного типа для полевых стыков
- •Антикоррозионное покрытие: Настраиваемые схемы: трехслойная лакокрасочная система, термическое напыление металла для прибрежных и сильнокоррозионных сред
Предварительная сборка и заводское изготовление
Все компоненты моста полностью изготавливаются в помещении в соответствии с системой менеджмента качества ISO:
- •Точная ЧПУ резка: Плазменная и кислородно-резка ЧПУ обеспечивает точный размер листа и обработку кромок для сварки

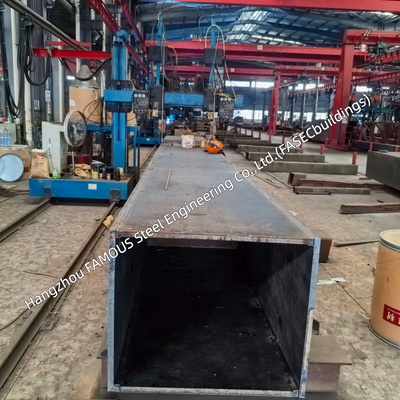

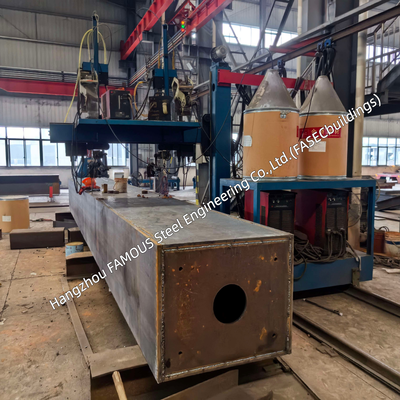

- •Автоматическая сварка под флюсом: Тандемная автоматическая сварка под флюсом для продольных швов фланца и стенки, стабильное проплавление и минимальная деформация

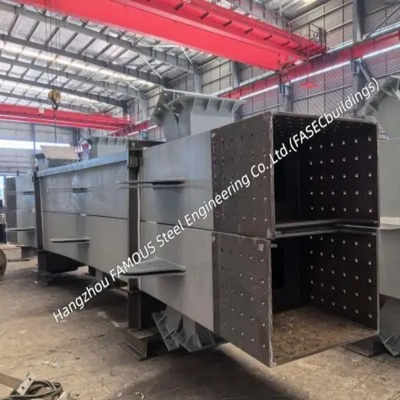

- •Предварительная сборка компонентов: Диафрагмы, ребра жесткости и соединительные пластины предварительно изготавливаются перед окончательным закрытием коробчатой балки
- •Сухая пробная сборка на заводе: Сегменты собираются в помещении для проверки точности стыковки перед отправкой
- •Предварительная антикоррозионная обработка: Пескоструйная обработка до степени чистоты Sa 2.5, немедленное нанесение грунтовки для предотвращения ржавчины поверхности
Инспекция и тестирование
Строгое многоступенчатое тестирование проходит на протяжении всего производственного цикла:
- •Неразрушающий контроль (NDT): Полный визуальный осмотр; 100% магнитопорошковая дефектоскопия (MT) для угловых швов; ультразвуковая дефектоскопия (UT) для стыковых швов с полным проплавлением
- •Проверка ударной вязкости: Испытание на ударную вязкость по Шарпи с V-образным надрезом для гарантии защиты от разрушения при низких температурах
- •Испытание на твердость: Предотвращение водородного охрупчивания для высокопрочной стали
- •Калибровка размеров: Повторная проверка размеров после сборки, сварки и покраски
- •Инспекция третьей стороной: Приемлемы SGS, BV, TÜV и другие авторитетные учреждения для надзора на месте
Система обеспечения качества
| Пункт | Детали |
|---|---|
| Квалификация сварщика | Все сварщики имеют действующие сертификаты AWS D1.5 и EN 1090 |
| Процедура сварки | Квалификация процедуры (PQR) и спецификации сварки (WPS) выданы в соответствии с международными нормами |
| Полная прослеживаемость материалов | Полная документация от стальной заготовки до готовых элементов моста |
| Инспекция покрытия | Испытание толщины сухого слоя (DFT), адгезии и пористости в соответствии со стандартами SSPC |
| Полная документация | Сертификаты MTR, отчеты NDT, исполнительные чертежи и полный пакет документов QA поставляются вместе |
Заключение
Сборные стальные коробчатые балочные мосты служат гибким, соответствующим нормам и экономичным инфраструктурным решением с отличными характеристиками для больших пролетов. Заводское изготовление значительно сокращает период строительства на площадке; строгое соблюдение стандартов AASHTO, AWS D1.5, EN 1090-2 EXC4 обеспечивает долгосрочную безопасность и срок службы.
Вся продукция разрабатывается и производится компанией Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuildings), профессиональным производителем стальных мостов, расположенным в Китае. Мы поставляем на рынки Северной Америки, Европы, Ближнего Востока и Юго-Восточной Азии, обладая зрелыми производственными мощностями, своевременной доставкой и профессиональной технической послепродажной поддержкой.
Сотрудничайте с нами, чтобы эффективно завершить ваш мостовой проект с гарантированным графиком, качеством и бюджетом. Свяжитесь с нами сейчас для технической консультации и индивидуального предложения.
![]()
