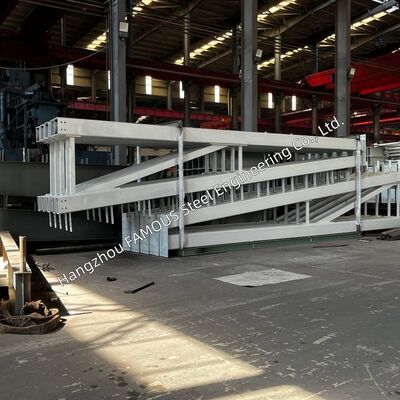

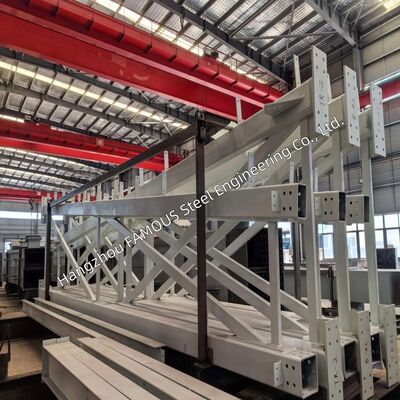

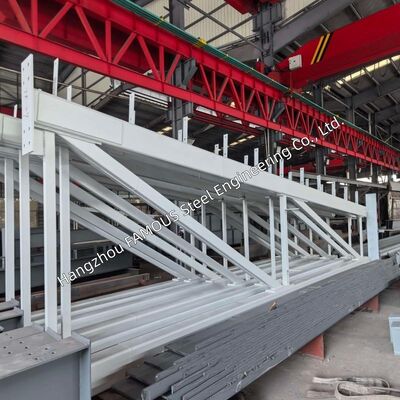

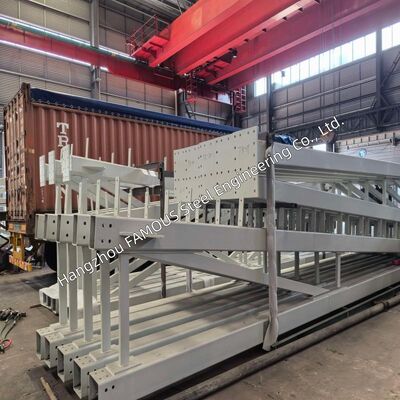

AISC 360 Сертифицированный Prefab Box Section Portal Frame Rafter для промышленной стальной мастерской
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | FASEC |
| Сертификация | ISO 9001; EN 1090; CE |
| Номер модели | Стальная ферма |
| Количество мин заказа | 100 тонн |
| Цена | USD 1,000-1,500/MT |
| Упаковывая детали | Морские перевозки (контейнер/навалочное судно) |
| Время доставки | 10-30 дней |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т |
| Поставка способности | 2000 – 5000 тонн/месяц |
Подробная информация о продукте
| Приложение | Тяжелые промышленные здания, балка крыши портальной рамы | Стандарт дизайна | ANSI/AISC 360 (LRFD и ASD) |
|---|---|---|---|
| Тип секции | Сварная закрытая коробчатая секция | Стандарт сварки | AWS D1.1 |
| неразрушающий контроль | UT для стыковых сварных швов с полным проваром; МТ для угловых швов | Кастомизация | Настраиваемые в соответствии с требованиями заказчика |
Характер продукции
Это Сертифицированная по AISC 360 коробчатая секция портальной рамы стропильной балки — это высокопрочный сборный стальной компонент, созданный для тяжелого промышленного строительства. Являясь основным элементом кровли в системах портальных рам, он образует единую устойчивую раму вместе со стальными колоннами для восприятия нагрузок большого пролета, тяжелых крановых нагрузок и динамических сил.
Изготовленная в виде сварных закрытых коробчатых секций, стропильная балка отличается превосходной жесткостью, структурной устойчивостью и долговечностью. Все работы по проектированию, изготовлению и инспекции строго соответствуют ANSI/AISC 360, поддерживая как философии проектирования LRFD, так и ASD. Она является квалифицированным сертифицированным конструктивным решением для промышленных стальных проектов в Северной Америке и по всему миру.
Соответствие стандарту AISC 360
AISC 360 является международно признанным эталонным стандартом для проектирования строительных конструкций из стали. Наши коробчатые стропильные балки полностью удовлетворяют основным требованиям, изложенным в ANSI/AISC 360:
- Проектные работы соответствуют критериям проектирования LRFD и ASD, определенным в Главе B.
- Несущая способность на изгиб и общая устойчивость коробчатых элементов рассчитываются в соответствии с положениями Главы F.
- Практики изготовления, обработки поверхности и монтажа соответствуют спецификациям Главы M.
- Комплексное управление QA/QC и неразрушающий контроль проводятся в соответствии с требованиями Главы N.
- Сырье соответствует стандартам материалов ASTM A572 Gr.50 или A992, разрешенным AISC 360.
Соответствие AISC 360 упрощает утверждение проектов в Северной Америке и на других международных рынках, предлагая клиентам гарантированное качество и стандартизированную техническую документацию.
Преимущества коробчатой секции по сравнению с открытым двутавром/швеллером
| Характеристика | Коробчатая секция стропильной балки | Открытая секция (двутавр/швеллер) |
|---|---|---|
| Крутильная жесткость | Превосходная, эффективно сопротивляется деформации кручения | Ограниченная, подвержена боково-крутильному изгибу |
| Жесткость на изгиб | Высокая жесткость по двум осям с равномерным распределением напряжений | Эффективная жесткость только по одной оси; требуется дополнительное усиление |
| Поддержка крановых нагрузок | Идеально подходит для объектов с тяжелыми динамическими мостовыми кранами | Требует усиления и дополнительного бокового крепления |
| Боковая устойчивость | Самоустойчивая конструкция, требуется меньше промежуточных опор | Сильно зависит от независимых систем бокового крепления |
| Применимые сценарии | Промышленные здания большого пролета с высокими нагрузками | Легкие и средние конструктивные проекты |
Закрытые коробчатые балки обеспечивают более высокую интегральную жесткость при эксцентрических и динамических нагрузках, а их методология проектирования четко охвачена в положениях AISC 360 по изгибу. Закрытый профиль также снижает риски коррозии, поскольку внутренние поверхности остаются защищенными от воздействия окружающей среды.
Стандарты проектирования и инженерные спецификации
Все коробчатые стропильные балки спроектированы в соответствии с ANSI/AISC 360 и связанными с ним вспомогательными стандартами:
- ANSI/AISC 360: Основная спецификация, регулирующая проектирование строительных конструкций из стали
- AISC 341: Дополнительные сейсмические положения для стальных конструкций в сейсмических зонах
- ASTM A572 / A992: Материальные спецификации для стальных плит и профилей
- AWS D1.1: Нормы для сварки конструкций и квалификации сварщиков
Мы применяем методы проектирования LRFD и ASD для соответствия различным проектным нормам. Расчеты учитывают собственный вес, полезную нагрузку, ветровую нагрузку, снеговую нагрузку, сейсмическую нагрузку и крановую нагрузку (мостовые краны до 50т+, подвесные краны до 10т).
Основным материалом является ASTM A572 Gr.50 (эквивалент Q355B), с возможностью использования ASTM A992 в качестве альтернативы. Структурное моделирование и анализ выполняются с использованием SAP2000, Tekla Structures и RISA-3D, программного обеспечения, сертифицированного для проектирования на основе AISC 360. Вертикальные прогибы контролируются в соответствии с пределами эксплуатационной пригодности AISC 360.
Процесс точного изготовления (стандарт AISC 360)
Все коробчатые стропильные балки изготавливаются в нашей мастерской, сертифицированной по ISO 9001, в соответствии с требованиями AISC 360:
- Контроль материалов: Сертифицированная сталь поставляется с полными отчетами об испытаниях мельницы (Mill Test Reports) для соответствия стандартам ASTM.
- Точная обработка: Резка на станках с ЧПУ, снятие фаски с листа и сборка на кондукторах для обеспечения точности размеров.
- Профессиональная сварка: SAW для продольных швов и GMAW для прикрепляемых элементов; все сварщики имеют сертификацию AWS.
- Строгий неразрушающий контроль: Ультразвуковой контроль для стыковых швов с полным проплавлением и магнитопорошковый контроль для угловых швов.
- Калибровка размеров: Лазерное измерение для поддержания всех размеров в пределах допусков на изготовление AISC.
- Обработка поверхности: Очистка пескоструйной обработкой до стандарта SA 2.5 перед нанесением покрытия.
Преимущества сборки и монтажа
Стабильное качество: Полностью изготавливаются в заводских условиях, что исключает риски качества, связанные со сваркой на месте.- Быстрый монтаж: Болтовые соединения сокращают время монтажа на месте до 50%.
- Сокращение сроков проекта: Изготовление стали и строительство фундамента могут выполняться одновременно.
- Удобная логистика: Предусмотренные грузоподъемные проушины и транспортные рамы упрощают морские, автомобильные и железнодорожные перевозки.
- Простая сборка: Болтовые соединения на торцевых пластинах обеспечивают быструю выверку и установку с использованием стандартных динамометрических инструментов.
- Полная документация по монтажу: Чертежи сборки и последовательность монтажа предоставляются в соответствии с Главой M AISC 360.
Гарантия качества и полная документация
Мы предоставляем полный пакет технических документов для демонстрации соответствия AISC 360 при утверждении проекта:
- Отчеты о расчетах конструкций, полностью соответствующие Главам B–F ANSI/AISC 360.
- Полные отчеты об испытаниях мельницы, подтверждающие характеристики стального материала.
- Стандартизированные документы WPS/PQR для всех типов сварных соединений.
- Записи о неразрушающем контроле и отчеты о лазерной проверке размеров.
- Поддержка стороннего инспекционного контроля, организованного SGS, Bureau Veritas, TÜV или назначенными клиентом учреждениями.
- Доступные сертификаты: ISO 9001, EN1090, CE и другие сертификаты для конкретных проектов.
Заключение
Сертифицированная по AISC 360 сборная коробчатая секция портальной рамы стропильной балки обеспечивает высокую прочность конструкции, превосходную крутильную жесткость и подтвержденное качество для требовательных тяжелых промышленных зданий. Сочетая механические преимущества закрытых коробчатых секций, точное заводское изготовление и полное соответствие AISC 360, это решение предлагает:
- Всемирно признанная сертификация, поддерживающая проектирование LRFD и ASD
- Высокая грузоподъемность, подходящая для тяжелых мостовых кранов и больших навесных конструкций кровли
- Превосходная крутильная жесткость для восприятия динамических и эксцентрических нагрузок
- Ускоренное строительство без сварки на месте
- Длительный срок службы 50+ лет с естественными антикоррозионными свойствами
- Полная техническая документация для местного нормативного утверждения
Поделитесь параметрами вашего проекта, включая пролет, тоннаж крана, размеры здания и сейсмические требования, с нашей инженерной командой. Мы можем предоставить конструктивный расчет, соответствующий AISC 360, подробные рабочие чертежи, смету и график строительства в течение 48 часов.
Сертифицировано по AISC 360, создано для надежности — ваше решение для стальных промышленных мастерских начинается здесь.
