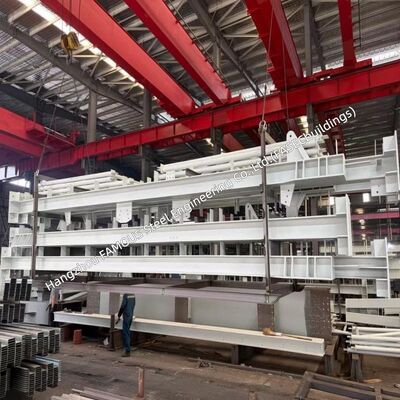

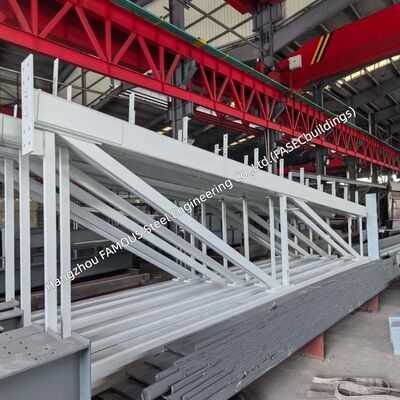

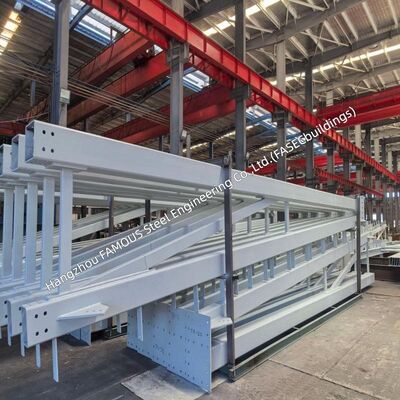

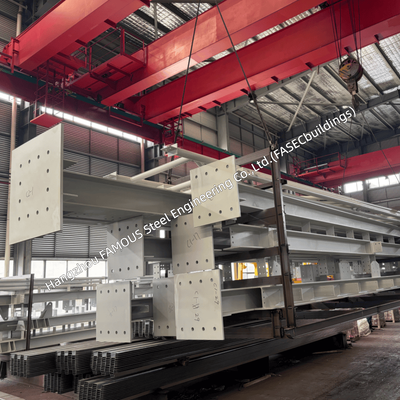

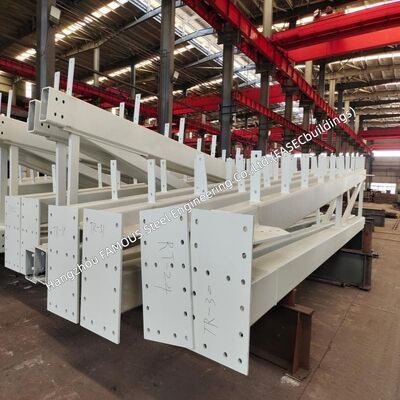

AS 4100 Предварительно изготовленная коробка с секцией портала для австралийской промышленной мастерской
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | FASEC |
| Сертификация | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| Номер модели | Стальная ферма |
| Количество мин заказа | 100 тонн |
| Цена | USD 1,000-1,500/MT |
| Упаковывая детали | Морские перевозки (контейнер/навалочное судно) |
| Время доставки | 10-30 дней |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т |
| Поставка способности | 2000 – 5000 тонн/месяц |
Подробная информация о продукте
| Приложение | Австралийские промышленные мастерские, большие световые пролеты, тяжелые крановые нагрузки | Стандарт дизайна | AS 4100 (2020) – Проектирование предельных состояний (ULS + SLS) |
|---|---|---|---|
| Метод проектирования | Упругий анализ 1-го и 2-го порядка; проверена несущая способность секции, потеря устойчивости стержн | Тип секции | Сварной закрытый коробчатый профиль прямоугольного сечения |
| Марка стали | Класс 300/350 по AS/NZS 3678 (пластина)/AS 1163 | Стандарт сварки | АС/НЗС 1554,1; SAW для продольных основных швов; GMAW/FCAW для навесного оборудования; Соответствует |
| Связь | Высокопрочное болтовое соединение площадки; без полевой сварки | Кастомизация | Адаптировано к требованиям проекта |
Характер продукции
ВAS 4100 Преfabрикованная коробка с секцией портальной рамыявляется сертифицированной конструктивной балки, предназначенной для австралийских промышленных мастерских, требующих больших прозрачных пролётов и больших грузов над головой крана.AS 4100Принимая методологию проектирования предельных состояний, сварная закрытая секция шкафы обеспечивает превосходную способность к изгибу и стабильность в искривлении по сравнению с обычными открытыми H / I балками.Все компоненты полностью изготовлены за пределами объекта с болтовыми соединениями, что позволяет быстро устанавливать и удовлетворяет требованиям местных строительных правил по всей Австралии.
Дизайн и производительность
Полное соответствие стандарту AS 4100: Конструкция предельных состояний (ULS + SLS), эластичный структурный анализ, проверка сгибания элемента, сварка, выполненная в соответствии с AS/NZS 1554.1- Уникальные достоинства раздела ящика: Закрытый профиль эффективно сопротивляется силу искривления, идеально подходит для эксцентричных грузов крана; превосходная двуосевая жесткость уменьшает потребность в боковых опорах,применяется для мостовых кранов до 50 т+
- Долговечная долговечность: Закрытые внутренние поверхности минимизируют риск коррозии; гарантированоПродолжительность работы более 50 летпри надлежащем обслуживании
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Стандарт и метод проектирования | AS 4100 (2020)Ограниченные состояния конструкции (устойчивость ULS + отклонение SLS); анализ эластичности 1 и 2 порядка; пропускная способность сечения, изгиб элемента и комбинированные эффекты нагрузки, проверенные в соответствии с положениями стандарта AS 4100 |
| Раздел и размеры | Сварная закрытая прямоугольная секция коробки; глубина: 600mm ≈ 2500mm; толщина фланца:12mm ≈ 50mm; толщина сетки:8mm ≈ 30mm, полностью настраивается на основе протяженности и условий нагрузки |
| Степень протяженности и стали | Одноразовая протяженность: 20 м 50 м +, доступная многоразовая схема; сталь класса 300 / класса 350 до AS/NZS 3678 (пластина) / AS 1163; прочность ускорения зависит от толщины пластин |
| Сварка и соединение | Изготовлено по AS/NZS 1554.1; SAW для продольных главных свар, GMAW/FCAW для приспособлений; все квалифицированы WPS/PQR. Высокопрочное свертое соединение на месте, без полевой сварки и меньшее воздействие погоды |
| Мощность крана и обработка поверхности | Совместима с мостовыми кранами весом до 50 тонн; варианты защиты: эпоксидная краска с двумя слоями / горячее оцинкование / сталь для устойчивой обработки. |
| Дизайн жизни и документов | Полный пакет соответствия: отчеты о расчетах проектирования, MTR, WPS / PQR, записи NDT (UT для сварки с полным проникновением, MT для сварки с филе), отчеты по покрытию и чертежи по конструкции |
Производство и обеспечение качества
Сырье: Сертифицированные стальные пластины класса 300/350 с полными отчетами о испытаниях на мельнице- Инспекция НДТ: Ультразвуковое испытание (УТ) для сварки с полным проникновением; Магнитное испытание частиц (МТ) для сварки с филе
- Обработка камбров: предварительно установленная камера для противодействия отклонению мертвой нагрузки
- Подготовка поверхности: Абразивный взрыв по стандарту AS 1627.4 перед эпоксидным покрытием или оцинковкой
- Аудит третьей стороны: Независимая инспекция доступна через SGS, Bureau Veritas или назначенные клиентом инспекторы
Преимущества установки
Предварительно изготовленные агрегаты поставляются с резервированными подъемными лопатками, готовыми к прямому подъему и установке- Все соединения используют болтовое соединение: без сварки на месте, конструкция менее зависит от погоды
- Параллельное строительство: изготовление стали происходит одновременно с основополагающими работами, сокращая сроки проекта до 40%
- Сокращение работы на месте, идеально подходит для компактных площадок или объектов, которые остаются в эксплуатации во время строительства
Заключение
ВAS 4100 Преfabрикованная коробка с секцией портальной рамыобеспечивает сертифицированные конструктивные характеристики, быструю сборку и надежную долговечность для австралийских промышленных мастерских.Он способен выполнять тяжелые грузы с помощью кранов и требует длительного пробега для интенсивных промышленных операций., с полной технической документацией для поддержки местного одобрения здания.
Поделитесь данными вашего проекта, включая протяженность, мощность крана и требования к планировке.Конструкция, соответствующая стандарту AS 4100, чертежи мастерской и официальная котировкаСертифицированные по австралийским стандартам √ ваше промышленное мастерское структурное решение начинается здесь.
