AASHTO LRFD & AWS D1.5 Сертифицированное изготовление мостов из стальной арки
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | FASEC |
| Сертификация | AISC IBR/ABR, AWS CWI, CE (EN 1090-1 FPC) |
| Номер модели | Стальные арочные мосты |
| Количество мин заказа | 100 м |
| Цена | USD 1,000-1,500/MT |
| Упаковывая детали | Морские перевозки (контейнер/навалочное судно) |
| Время доставки | 30-60 дней |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т |
| Поставка способности | 5 000–15 000 тонн в год |
Подробная информация о продукте
| Тип моста | ARCH | Цвет | Покрашенный или горяч-погружение гальванизированный |
|---|---|---|---|
| Название продукта | Стальные арочные мосты | Стандарты проектирования | Соответствует международным нормам проектирования мостов (например, AASHTO, Еврокод) |
| Воздействие на окружающую среду | Материалы, пригодные для вторичной переработки, от низкого до умеренного уровня. | Эстетические опции | Настраиваемые формы и отделка арок |
| Материал | высокопрочная низколегированная сталь | Коррозионная стойкость | Высокий, с защитными покрытиями |
| Типичные случаи | Автомобильные дороги, железные дороги, пешеходные переходы | Стандартный | ASTM, AISI, EN, JIS |
| Время выполнения | 60-90 дней | Грузоподъемность | Зависит от конструкции, обычно до нескольких тысяч тонн. |
Характер продукции
Изготовление стальных арочных мостов услуга охватывает полный спектр стальныхконструкций для проектов арочных мостов — отосновных арочных ребернесущих основную нагрузку, докоробчатых балокподдерживающих проезжую часть, исистемы настиланесущей транспорт. Каждый компонент изготавливается в соответствии со спецификациямиAASHTO LRFDи сваривается в соответствии сСНиП по сварке мостов AASHTO/AWS D1.5.
Независимо от того, нужен ли вамопорная арка или тяговая арка, конфигурация содним или несколькими ребрами, мы изготавливаем стальную конструкцию в соответствии с вашимичертежами, с подготовкой документации по материалам и сварке для вашего проектного файла.
Что мы изготавливаем
| Компонент | Описание | Типичная конфигурация |
|---|---|---|

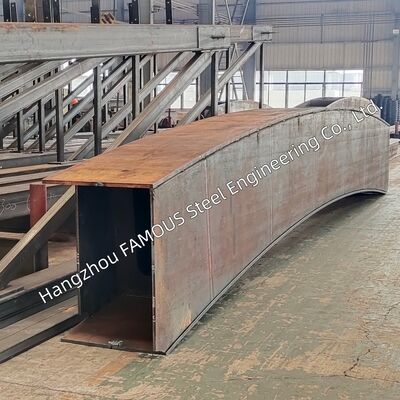

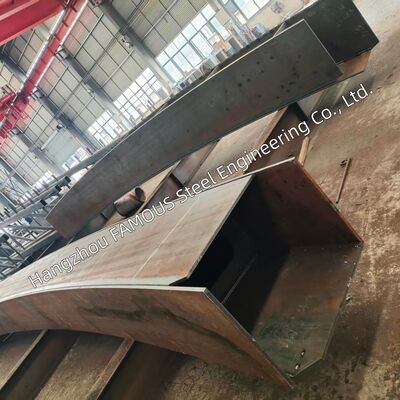

| Арочные ребра | Основные несущие арочные элементы | Сварныестальные коробчатые профилис продольными ребрами жесткости |
| Коробчатые балки | Продольные балки, поддерживающие проезжую часть | Однокамерные или многокамерныесварные стальные коробчатые профили |
| Настил моста | Система настила для транспорта или пешеходов | Ортотропный стальной настилили композитный с бетонной плитой |
| Поперечные балки | Боковое соединение между арочными ребрами | Стальные коробчатые или двутавровые профили,сварные или болтовые |
| Подвески / Ванты | Вертикальные или наклонные элементы к проезжей части | Тросовые или стержневые подвескис болтовыми анкерными соединениями |
| Связи и раскосы | Вторичные элементы для устойчивости | Стальные раскосы или двутавровые балки,сварные или болтовые |
| Базовые и соединительные пластины | Анкерные компоненты к фундаментам | Базовые пластины с анкерными болтами |
Стандарты и сертификация
| Стандарт / Сертификация | Область применения | Применение |
|---|---|---|
| AASHTO LRFD | Расчет по коэффициентам нагрузки и сопротивления | Основа проектирования и изготовления всех мостовых конструкций |
| AASHTO/AWS D1.5 | СНиП по сварке мостов | Всясварка, ВПС/ППР, квалификация сварщиков, контроль |
| ASTM A709 | Конструкционная сталь для мостов | Фланцы, стенки, ребра жесткости —Класс 50 / 50W / HPS 70Wпо спецификации |
| AISC IBR / ABR | Сертифицированный мостостроительный завод | Заводская сертификациядля основных и передовых мостовых работ |
| Контроль AWS CWI; | Сертифицированный инспектор по сварке | Контроль сваркиохват |
| AISC FCE | Сертификат контроля разрушения | Дляконструкций, критичных к разрушению (по запросу) |
Варианты материалов
|
Компонент |
Материал | Примечания |
| Арочные ребра и коробчатые балки | ASTM A709 кл. 50 / 50W | Класс 50Wдля применения атмосферостойкой стали |
| Настил | ASTM A709 кл. 50илиортотропный настил | Усиленная плита для ортотропного настила |
| Ребра жесткости и соединения | ASTM A709классы | Согласно указаниям на рабочих чертежах |
| Атмосферостойкое покрытие | Сталь типа Corten | Самозащитный оксидный слой для открытых конструкций |

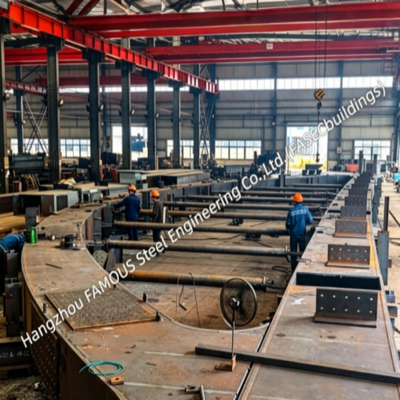

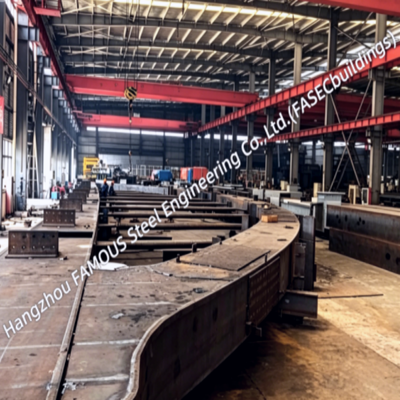

Изготовление и контроль качества
Каждый мостовой проект следуетдокументированной последовательности изготовления:
-
Подготовка рабочих чертежей — Полные детальные чертежи компонентов, стрелы прогиба, изгиба и стыков.
-
Закупка материалов —Сталь ASTM A709сзаводскими сертификатами качества.
-
Резка, формовка и подгонка — В соответствии сдопусками на изготовление AASHTO LRFD.
-
Сварка — Согласноквалифицированным ВПС/ППР D1.5,сертифицированные сварщики.
-
Контроль и НК —Контроль AWS CWI;методы НК согласно спецификации.
-
Обработка поверхности —Дробеструйная очистка, грунтовка, покраскаили атмосферостойкое покрытие.
Пакет документации
Каждая поставка включает: заводские сертификаты качества, ВПС/ППР, сертификаты сварщиков, карты сварки, отчеты НК, записи о контроле размеров, исполнительные рабочие чертежи и упаковочный лист — готовы для вашего проектного файла.
Почему выбирают FASECbuilding?
ВHangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding), мы привносимболее 20 лет опытавстальных мостах и стальных конструкцияхи экспортируем вболее 100 стран и регионов, специализируясь настальных мостах, заводских зданиях, фермах, композитных настилах и нестандартных стальных компонентах. Работая с нами, вы получаете:
-
Изготовление в соответствии с AASHTO LRFD и AWS D1.5 — документированное и отслеживаемое
-
Сертифицированный завод AISC IBR/ABRдля изготовления мостов
-
Контроль сварки AWS CWIна всю сварку
-
OEM/ODM — изготовление по вашим чертежам, а не из каталога
-
Полный пакет документацииготов для вашего проектного файла
-
Экспортная упаковка и доставка по всему мирус полной логистической поддержкой
Отправьте нам вашичертежи и требуемые стандартысегодня длябесплатного предложения и технического предложения —Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding)готова построить вашу стальную арочную мостовую конструкцию правильно.
