Зажим стержня ненесущей стены КФС стальной и гальванизированное погружение соединяющей расчалки горячее

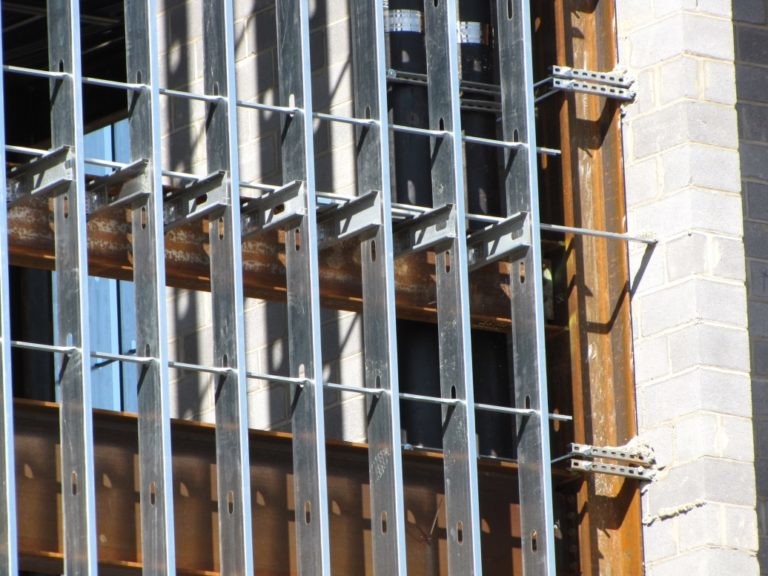

Стальной зажим и перемычка CFS для навесных стен

Хотя учет связей важен для любого конструктивного элемента, это особенно актуально для тонких односимметричных элементов каркаса из холодногнутой стали (CFS), таких как стойки стены.Без надлежащего учета распорок может произойти чрезмерная потеря устойчивости или даже отказ.Распорки необходимы для сопротивления короблению из-за осевых или неплоских боковых нагрузок или их комбинации.

Конструкция со стальными связями является более практичным методом крепления по нескольким причинам.Во-первых, при строительстве стеновые шпильки долгие месяцы лежат без обшивки, но подвергаются значительным строительным нагрузкам. Особенно это касается несущих конструкций средней этажности.Во-вторых, некоторые материалы для обшивки, в том числе гипсокартон, легко повреждаются и становятся неэффективными при воздействии воды или влаги.В-третьих, при использовании механических связей могут быть достигнуты гораздо более высокие нагрузки на крепления.

Существует два метода крепления стоек CFS, предписанных Комитетом по стандартам каркаса (COFS) Американского института черной металлургии (AISI) S211 «Североамериканский стандарт для каркасов из холодногнутых стальных конструкций — конструкция стоек», раздел B1.Один из них представляет собой конструкцию с обшивкой, а другой - конструкцию со стальными связями.

Конструкция с обшивкой раскосами имеет ограничения, но это экономически эффективный метод крепления распорок, поскольку обшивка обычно крепится к распоркам стены.Этот метод проектирования основан на допущении, что соединения обшивки со стойкой являются точками крепления, поэтому он ограничен прочностью крепления обшивки к соединению стойки.Из-за этого ограничения в большинстве практических ситуаций проектировщику приходится использовать конструкцию со стальными связями.AISI S211 предписывает максимальную номинальную осевую нагрузку на стойку для обшивки из гипсокартона с крепежными элементами, расположенными не более чем на 12 дюймов по центру.Раздел B1 AISI S211 и комментарии обсуждают метод проектирования и допущения, а также демонстрируют, как определить прочность крепления обшивки.

Подпорка или распоркаэто сооружение временной конструкции для поддержки временно небезопасной конструкции.Эти опорные стены сбоку.Подпорка

можно использовать при выпирании стен, когда стены трескаются из-за неравномерной осадки фундамента и требуется ремонт треснувшей стены,

когда необходимо снести соседнюю конструкцию, когда в стене нужно сделать новые или расширить отверстия.

Тип: модульное здание

Материал: сталь

Применение: Домостроение

Функция: энергосберегающий

обработка поверхности: горячее цинкование

Система крепления ICF:

Длина U-образного профиля: 2700 мм, ширина: 135 мм, высота с обеих сторон: 60 мм, толщина стенки: 3 мм, сварная пластина с отверстием 16 мм на нижнем конце

Опорная ножка: Φ 38 мм, длина 1500 мм + Φ32 мм, длина 1500 мм, толщина стенки: 2 мм (общая длина 3000 мм)

Треугольный кронштейн: 40 мм x 40 мм, толщина стенки: 2 мм

Стойка ограждения: 40*40* Д:1100 мм * толщина стенки 2 мм

Самоблокирующиеся штифты: 3 шт.

Распорные болты: 3 шт.

Усилить болты: 2 шт.

Наша изолированная бетонная опалубка является ведущим новатором в области высококачественных и простых в использовании систем крепления ICF.Брекеты ICF имеют прочную конструкцию.

для изолированного бетона Быстрая установка благодаря возможности измерения и регулировки в один шаг.Имеющиеся ящики для транспортировки и хранения вмещают 24 скобы ICF и

штабелируются и поставляются в стандартных или нестандартных цветах.
