Гибридная стальная деревянная скоба, оцинкованная

Соединение гибридной стальной деревянной распорки

 АБСТРАКТНЫЙ

Были разработаны две инновационные гибридные сейсмостойкие системы из стали и дерева, которые используют возможности рассеивания энергии передовых систем из конструкционной стали для улучшения сейсмических характеристик и конструкции тяжелых деревянных конструкций.Представлены концептуальные конструкции этих двух систем: во-первых, изгибающийся защемленно-раскосный каркас, адаптированный для деревянных зданий с использованием вклеенных стержней;и, во-вторых, гибкое и заменяемое стальное соединение с уменьшенным сечением балки, адаптированное для деревянных зданий с использованием зоны стальной панели и саморезов. Бизнес-центр Victoria: два с использованием новых гибридных конструкций из стали и дерева и два с использованием традиционных конструкций из стали. Эти анализы проводились с использованием OpenSees.Каждая конструкция подвергалась 44 максимальным расчетным и 44 проектным землетрясениям с использованием колебаний грунта FEMA-P695. Сопоставимые сейсмические характеристики наблюдались для гибридных и стальных рам. Уменьшение веса за счет использования дерева привело к значительному снижению сдвига основания для гибридная конструкция. Средние межэтажные пролеты остались в допустимых пределах 2,5% от высоты этажа, как указано в NBCC (2010) как для рам с ограничением продольного изгиба, так и для рам с сопротивлением моменту.Этажное ускорение было одинаковым как для гибридных, так и для стальных рам.

Введение
Высокое отношение прочности к весу древесины позволяет деревянным конструкциям быть потенциально легче, чем аналогичные конструкции из бетона или стали. Этот малый вес делает деревянные здания привлекательными для использования в сейсмически активных регионах;однако существующие системы сопротивления поперечной силе для тяжелых деревянных зданий обычно имеют значительно меньшую пластичность, чем сейсмостойкие стальные или бетонные здания. Это приводит к более низким коэффициентам модификации силы (R-факторам) для деревянных конструкций, что, в свою очередь, сейсмические расчетные силы, сводящие на нет неотъемлемое преимущество малого веса дерева.

Тип: модульное здание

Материал: сталь

Применение: Домостроение

Функция: энергосберегающий

обработка поверхности: горячее цинкование

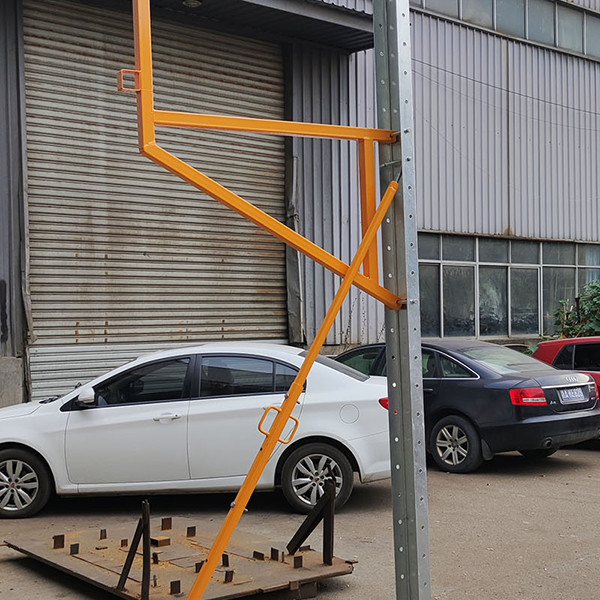

Система крепления ICF:

Длина U-образного профиля: 2700 мм, ширина: 135 мм, высота с обеих сторон: 60 мм, толщина стенки: 3 мм, сварная пластина с отверстием 16 мм на нижнем конце

Опорная ножка: Φ 38 мм, длина 1500 мм + Φ32 мм, длина 1500 мм, толщина стенки: 2 мм (общая длина 3000 мм)

Треугольный кронштейн: 40 мм x 40 мм, толщина стенки: 2 мм

Стойка ограждения: 40*40* Д:1100 мм * толщина стенки 2 мм

Самоблокирующиеся штифты: 3 шт.

Распорные болты: 3 шт.

Усилить болты: 2 шт.
